çözünürlük

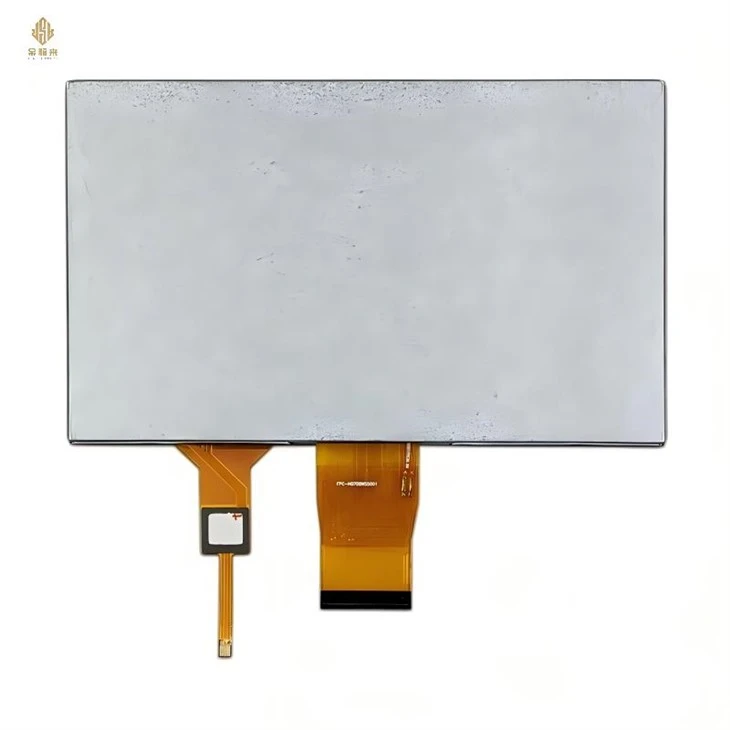

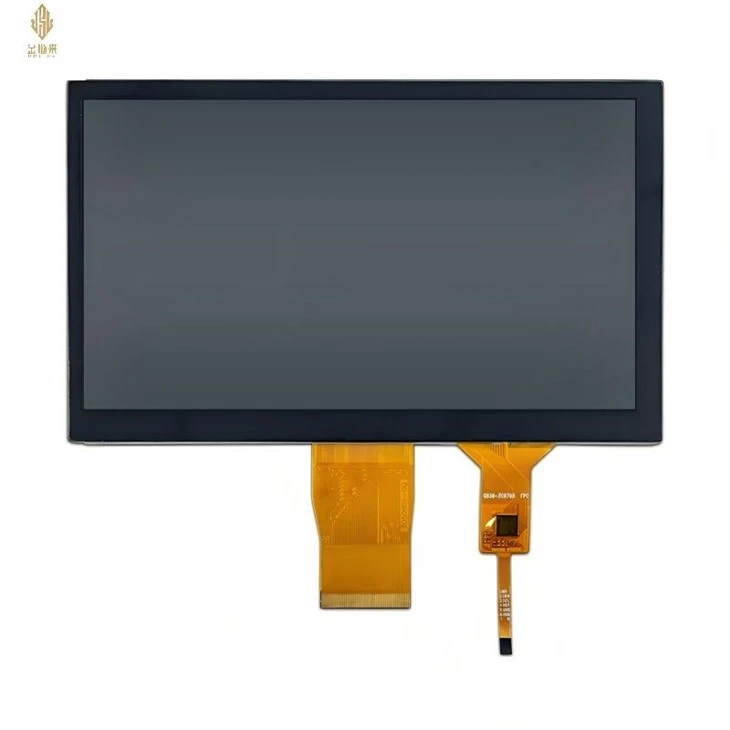

7" Dokunmatik TFT LCD, 1024 × 600 piksel çözünürlüğü benimseyerek net görüntü ekranı ve hassas metin işleme sağlar. Yüksek çözünürlük, endüstriyel izleme, el cihazları veya otomotiv aletleri gibi uygulamalarda, hatta net ve okunabilir kalan zengin ayrıntılara sahip arayüzlerde bile kullanıcılar için doğru görüntü efektleri sağlar.
Parlaklık ve Kontrast
Parlaklık: 400 cd/m2, aydınlık ortamlarda net görünürlük sağlar
Kontrast Oranı: 800:1, görüntüyü daha katmanlı ve renkleri daha gerçekçi hale getirir
Yüksek parlaklık ve yüksek kontrastın birleşimi, ekranın farklı iç ve dış ortamlarda stabil çalışmasını sağlayarak endüstriyel ve dış mekan uygulamalarının ihtiyaçlarını karşılar.
Dokunmatik{0}}ekran türü
Kapasitif dokunuşu destekleyin, çoklu dokunmatik işlem sağlayın, karmaşık işlem arayüzleri için uygun
İsteğe bağlı dirençli dokunuş, eldivenlerle veya çalışma ortamlarıyla uyumludur.
Yüksek hassasiyetli dokunmatik tasarım, çeşitli etkileşim senaryolarına uygun, hassas çalışma, hızlı yanıt, sorunsuz kullanıcı deneyimi sağlar
Arayüz Tanımı
| HAYIR. | Sembol | Tanım |
| 1,2 | LEDA | LED Anot |
| 3,4 | LEDK | LED Katot |
| 5 | GND | Güç Topraklaması |
| 6 | NC | Bağlantı yok |
| 7 | DVDD'ler | Dijital Devre için Güç |
| 8 | MOD | DE/SYNC modu seçimi |
| 9 | Almanya | Veri Etkinleştirme |
| 10 | VS | Dikey senkronizasyon sinyali |
| 11 | HS | Yatay senkronizasyon sinyali |
| 12 | B7 | Mavi veriler(MSB) |
| 13 | B6 | Mavi veriler |
| 14 | B5 | Mavi veriler |
| 15 | B4 | Mavi veriler |
| 16 | B3 | Mavi veriler |
| 17 | B2 | Mavi veriler |
| 18 | B1 | Mavi veriler |
| 19 | B0 | Mavi veriler(LSB) |
| 20 | G7 | Yeşil veriler(MSB) |
| 21 | G6 | Yeşil veri |
| 22 | G5 | Yeşil veri |
| 23 | G4 | Yeşil veri |
| 24 | G3 | Yeşil veri |
| 25 | G2 | Yeşil veri |
| 26 | G1 | Yeşil veri |
| 27 | G0 | Yeşil veriler (LSB) |
| 28 | R7 | Kırmızı Veri(MSB) |
| 29 | R6 | Kırmızı Veri |
| 30 | R5 | Kırmızı Veri |
| 31 | R4 | Kırmızı Veri |
| 32 | R3 | Kırmızı Veri |
| 33 | R2 | Kırmızı Veri |
| 34 | R1 | Kırmızı Veri |
| 35 | R0 | Kırmızı Veri(LSB) |
| 36 | GND | Güç Topraklaması |
| 37 | DCLK | Piksel saati |
| 38 | GND | Güç Topraklaması |
| 39 | L/R | Sol/sağ seçimi |
| 40 | U/D | yukarı/aşağı seçimi |
| 41 | VGH | Kapı AÇIK Gerilimi |
| 42 | VGL | Kapı KAPALI Gerilimi |
| 43 | AVDD | Analog Devre için Güç |
| 44 | SIFIRLAMA | Genel sıfırlama pini |
| 45 | NC | Bağlantı yok |
| 46 | NC | Bağlantı yok |
| 47 | DİTHB | Titreme işlevi |
| 48 | GND | Güç Topraklaması |
| 49 | NC | Bağlantı yok |
| 50 | NC | Bağlantı yok |
parametre
| Özellik | Spesifikasyon | |
| Özellikler | Boyut | 7 inç |
| Çözünürlük | 1024(yatay)*600(Dikey) | |
| Arayüz | 24 bit RGB | |
| Bağlantı türü | Bağlayıcı | |
| Renk Derinliği | 16.7M | |
| Teknoloji türü | a-Si | |
| Ekran Özellikleri Piksel aralığı (mm) | 0.1506 x0.1432 | |
| Piksel Yapılandırması | RGB Dikey Şerit | |
| Ekran Modu | Normalde Beyaz | |
| Sürücü IC'si | ||
| Yüzey İşlem | HC | |
| Görüntüleme Yönü | saat 12:00 | |
| Mekanik | LCM+CTP (GxYxD) (mm) | 164.9*100*5.35 |
| Aktif Alan(mm) | 154.21*85.92 | |
| TSP'siz | TSP'li | |
| Ağırlık (g) | henüz bilinmiyor | |
| LED Numaraları | 27 LED | |
|
|
||

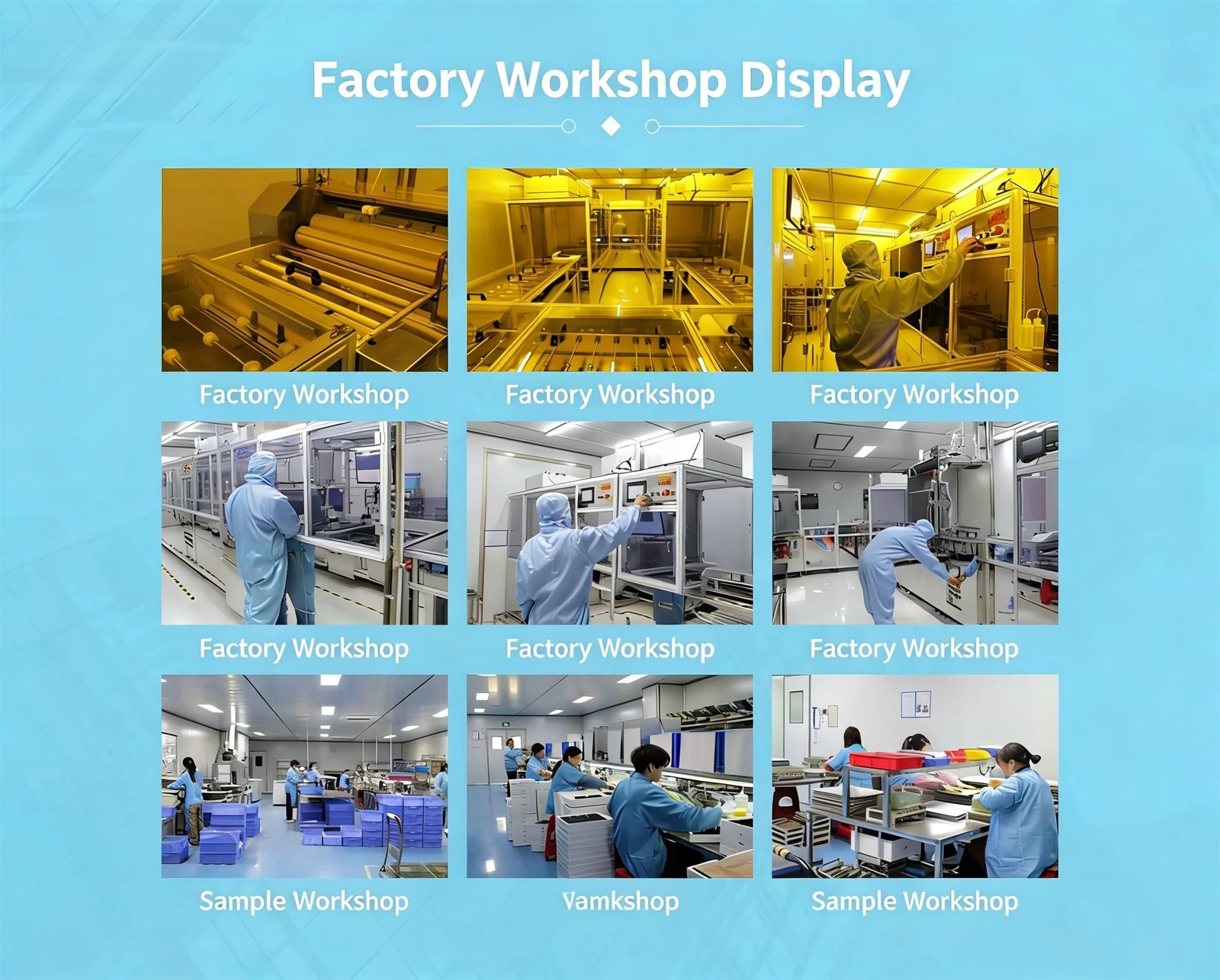

7 İnç Gömülü Dokunmatik TFT Ekran Ekipmanı ve üretim gücü
Fabrikamız, her ekranın kalitesini ve performans istikrarını sağlamak için tam otomatik SMT yüzeye montaj hatları, hassas modül montaj ekipmanı, arka ışık yapıştırma makineleri ve gelişmiş fonksiyonel test cihazlarıyla donatılmıştır.
Üretim süreci şunları içerir:
Hammadde denetimi: LCD paneli, Dokunmatik katmanı ve Arka Işık bileşenlerini sıkı bir şekilde incelemek.
Modül montajı: TFT panel, arka ışık ve dokunmatik katman arasındaki hassas bağlantı
İşlevsel testler: Parlaklık, kontrast, renk ve dokunma duyarlılığı için tamamlandı.
Yaşlanma testi: Anormallik olmadan-uzun süreli kullanım sağlayın
Koruyucu ambalaj: Güvenli teslimatı sağlamak için anti-statik, toz geçirmez, darbeye- dayanıklı.
Aylık üretim kapasitesi 100.000 adedin üzerine ulaşabilir, bu da büyük-ölçekli siparişleri destekler ve istikrarlı bir tedarik sağlar.
7 İnç IPS Dokunmatik Ekran-satış sonrası destek
Teknik Destek: Kurulum, hata ayıklama ve sorun gidermeye yardımcı olmak için uzaktan ve telefonla teknik destek sağlayın
Kalite güvencesi: Her parçanın aynı olması için her bir ekran, her ürün partisi için sıkı işlemler ve eskime testi ile kontrol edilecek ve test edilecektir.
Düzenli tedarik planı ve toptancı müşteriye Özelleştirilmiş teknik destek sağlamaya yönelik uzun-vadeli işbirliği planları.
SSS
S1: Ekran arayüzlerle özelleştirilebilir mi?
C: Elbette, RGB, LVDS, SPI gibi birden fazla arayüzü destekliyoruz ve proje gereksinimlerine göre özelleştirebiliyoruz.
S2: Dokunma türleri özelleştirilebilir mi?
C: Kullanım senaryosuna bağlı olarak kapasitif çoklu dokunma veya dirençli tek dokunma arasında seçim yapabilirsiniz.
S3: Büyük toplu siparişler için kalite tutarlılığı nasıl sağlanır?
C: Her bir ekran, tutarlı toplu sevkiyat sağlamak için tam işlevsel testlerden, eskime deneylerinden ve sıkı kalite kontrolünden geçer.
S4: Teslimat döngüsü nedir?
C: Örnek siparişler genellikle 1-2 hafta içinde gönderilir, toplu siparişler ise 2-4 hafta sürer ve talebe göre hızlandırılabilir.
S5: Satış-sonrası teknik rehberlik sağlıyor musunuz?
C: Müşterilerin sorunsuz kullanımını sağlamak için kurulum, hata ayıklama ve sorun giderme dahil olmak üzere tam teknik destek sağlayın.
