Çıkışlı güç kaynağı enstrüman ekranı esas olarak bölümlere ayrılmış ekrandır. Sürücü besleme voltajı VDD aralığı 1,8V ile 3,6V arasındadır ve LCD sürücü besleme voltajı VLCD aralığı 2,7V ile 5,5V arasındadır. Daha küçük besleme voltajları pillerle çalıştırılabilir. Çıkış akımı 20mA'dir (LED bağlantı noktası) ve maksimum 112-segment gösterimini destekler. Ekran görev döngüsü 1/3 veya 1/4'tür (statik). Kullanıcılar sistemin özel tasarımına göre seçim yapabilir. Arayüz, sisteme kolayca bağlanabilen, zamandan ve emekten tasarruf sağlayan ve manuel sayaç okuma sorununu ortadan kaldıran 3-kablolu seri arayüzü destekler.

LCD segment sürücüsü 4 COM bağlantı noktası kullanır, her bir ortak kutup 28'e kadar noktayla birleştirilebilir, böylece 112'ye kadar SEG segmentini kontrol edebilir. Her SEG bölümünün çıkış akımı 5mA'dır, yani her bölüm yandığında yalnızca 5mA'dır ve COM ortak kutup çıkış akımı 5mA'dır, dolayısıyla akım daha küçüktür ve güç tüketimi de daha düşüktür. GPO çıkış akımı 10mA'dir. Kontrolörün COM ortak kutbunu ve SEG segmentinin aynı anda görüntülenmesi gereken diğer kutbunu kontrol etmesi gerekir. Bu sayede segmentten akım geçerse segment aydınlanacaktır.

Çıkışlı güç kaynağı cihazları için LCD segment ekranın pazar uygulaması:

· Endüstriyel ekipmanlar

· İletişim cihazı

· Taşınabilir cihazlar (POS, ECR, PDA vb.)

· DVC

· Araba teybi

· Ev aletleri

· Enstrümantasyon

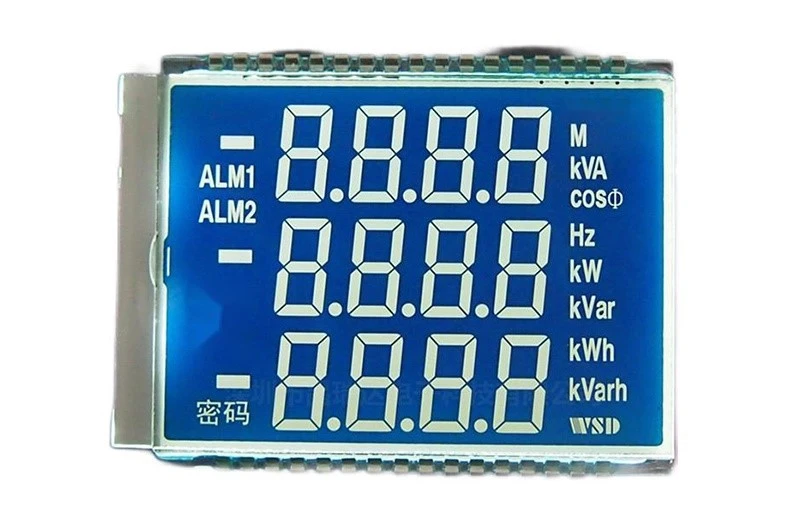

LCD with output for power supply instrument -
