Sıvı Kristal Ekran (LCD) Cam Üzerinde Çip (COG) teknolojisi, yüksek yoğunluklu ve kompakt ekran çözümlerini mümkün kılarak ekran endüstrisinde devrim yarattı. Önde gelen bir LCD COG tedarikçisi olarak, bu teknolojiyle ilgili yaygın arıza modları hakkında derinlemesine bilgiye sahibiz. Bu arıza modlarını anlamak, LCD COG ürünlerinin güvenilirliğini ve performansını sağlamak açısından hem üreticiler hem de son kullanıcılar için çok önemlidir.
1. Elektrik Bağlantısı Arızaları
LCD COG'deki en yaygın arıza modlarından biri elektrik bağlantılarıyla ilgilidir. Bir COG düzeneğinde entegre devre (IC) doğrudan cam alt tabakaya bağlanır. Bu birleştirme işlemi, IC ile LCD panel arasındaki elektrik yollarını oluşturduğu için kritik öneme sahiptir.
1.1 Bağlanma Kusurları
IC ile cam arasında zayıf bağlanma çeşitli nedenlerden dolayı meydana gelebilir. Toz parçacıkları veya üretim sürecinden kalan kalıntılar gibi yapıştırma yüzeylerindeki kirletici maddeler düzgün yapışmayı engelleyebilir. Ek olarak, bağlama işlemi sırasında yetersiz basınç veya uygun olmayan sıcaklık gibi yanlış bağlama parametreleri, zayıf bağların oluşmasına neden olabilir.
Bağ zayıf olduğunda elektrik bağlantısı kesintiye uğrayabilir. Bu, titreyen pikseller, eksik bölümler veya ekran işlevselliğinin tamamen kaybı gibi ekran sorunlarına neden olabilir. Örneğin,VA LCD Karakter Dişli Nokta 128*64 Ekranbir bağlanma kusuru, ekrandaki bazı karakterlerin rastgele görünüp kaybolmasına neden olabilir.
1.2 Tel Kırılması
COG düzeneğinin içinde farklı bileşenleri bağlamak için ince teller kullanılır. Bu teller son derece incedir ve kolayca zarar görebilir. Taşıma, montaj veya normal kullanım sırasındaki mekanik stres, telin kırılmasına neden olabilir. Örneğin, LCD modülü bükülürse veya aşırı titreşime maruz kalırsa teller kopabilir.

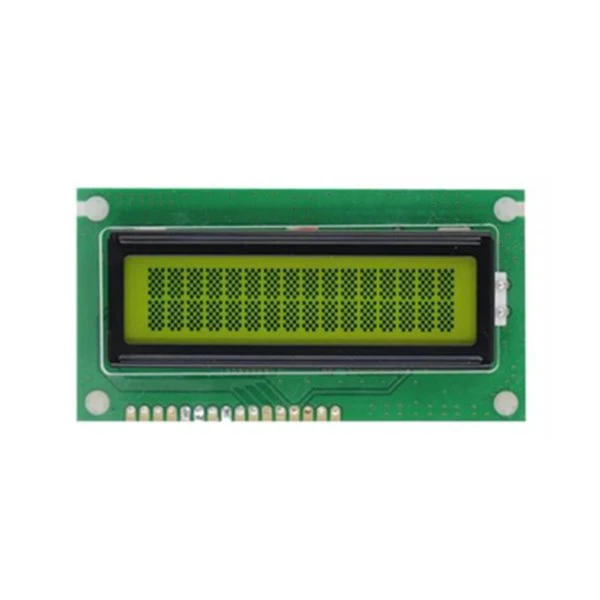

Kopan bir tel, elektrik akımı akışını bozarak piksellerin veya bölümlerin arızalanmasına neden olur. bir16*2 Sarı – Yeşil Monokrom LCD Ekrankopmuş bir tel, bir piksel satırının veya sütununun karanlık kalmasına neden olabilir.
2. Sıvı Kristal Malzeme Bozulması
Sıvı kristal malzeme LCD ekranın kalbidir. Zamanla bozulabilir ve çeşitli arıza modlarına yol açabilir.
2.1 Sıcaklığa Bağlı Bozulma
LCD'ler sıcaklık değişimlerine karşı hassastır. Yüksek sıcaklıklar sıvı kristal moleküllerin yönelimlerini ve hizalarını kaybetmelerine neden olabilir. Bu, kontrast ve renk doğruluğu kaybına neden olur. Aşırı durumlarda, sıvı kristal bulanık veya opak hale gelerek ekranı okunamaz hale getirebilir.
Öte yandan düşük sıcaklıklar sıvı kristal moleküllerin tepki süresini yavaşlatabilir. Bu, farklı görüntü durumları arasındaki geçişte gecikmeye neden olarak, özellikle hızlı hareket eden içerik olduğunda bulanık görüntülere yol açar. Örneğin, LCD Grafik Ekran Modülleri ve Aksesuarlarında](/lcd/lcd-cog/lcd-graphic-display-modules-and-accessories.html), sıcaklığın neden olduğu bozulma, grafik ekranların kalitesini önemli ölçüde etkileyebilir.
2.2 Kimyasal Bozunma
Belirli kimyasallara maruz kalmak sıvı kristal malzemeye de zarar verebilir. Örneğin solventler, temizlik maddeleri ve hatta havadaki nem, sıvı kristal moleküllerle reaksiyona girebilir. Bu, fiziksel ve kimyasal özelliklerini değiştirerek renk kaymaları, eşit olmayan parlaklık veya ekranda kalıcı hasar gibi ekran sorunlarına neden olabilir.
3. Cam Yüzey Sorunları
LCD COG düzeneğindeki cam alt tabaka, diğer bileşenler için sağlam bir platform sağlamada hayati bir rol oynar. Ancak aynı zamanda başarısızlıkların da kaynağı olabilir.
3.1 Çatlaklar ve Çizikler
Cam alt tabaka nispeten kırılgandır ve kolayca kırılabilir veya çizilebilir. Camdaki bir çatlak, elektrik bağlantılarını ve sıvı kristal moleküllerinin hizalanmasını bozabilir. Bu, yerel ekran kusurlarına ve hatta ekranın tamamen arızalanmasına yol açabilir.
Cam yüzeyindeki çizikler ekranın görünürlüğünü de etkileyebilir. Işığı dağıtarak görüntünün kontrastını ve netliğini azaltabilirler. Ayrıca çizikler nem ve kirletici maddeler için giriş noktası görevi görebilir ve bu da LCD modülün dahili bileşenlerine daha fazla zarar verebilir.
3.2 Cam Eğrilmesi
Sıcaklık değişimleri ve mekanik stres, cam alt tabakanın eğrilmesine neden olabilir. Cam eğildiğinde, sıvı kristal moleküllerinin hizalaması bozulur, bu da renk değişimleri ve bozuk görüntüler gibi görüntü düzensizliklerine yol açar. Bu özellikle büyük boyutlu LCD COG ekranlarda sorunludur; burada hafif bir bükülme bile ekran kalitesi üzerinde önemli bir etkiye sahip olabilir.
4. IC Arızaları
LCD COG düzeneğindeki entegre devre (IC), ekran işlevlerinin kontrolünden sorumludur. IC'deki arızalar çok çeşitli arıza modlarına yol açabilir.
4.1 Aşırı Isınma
IC çalışma sırasında ısı üretir. Isı düzgün şekilde dağıtılmazsa IC'nin aşırı ısınmasına neden olabilir. Aşırı ısınma, IC'nin dahili bileşenlerine zarar vererek ekran kontrol sinyallerinde hatalara yol açabilir. Bu, yanlış renk üretimi, piksel yanlış hizalaması veya sistemin tamamen arızalanması gibi sorunlara yol açabilir.
4.2 İmalat Hataları
IC'nin üretim sürecinde hatalı transistörler, kısa devreler veya açık devreler gibi kusurlar olabilir. Bu kusurlar, IC'nin en başından itibaren arızalanmasına veya zamanla sorunların ortaya çıkmasına neden olabilir. Örneğin, IC'deki bir kısa devre, ekranın sabit bir model göstermesine veya tamamen tepkisiz hale gelmesine neden olabilir.
5. Çevresel Faktörler
LCD COG ekranlar sıklıkla çeşitli ortamlarda kullanılır ve çevresel faktörler performansları ve güvenilirlikleri üzerinde önemli bir etkiye sahip olabilir.
5.1 Nem
Yüksek nem seviyeleri, nemin LCD modülüne nüfuz etmesine neden olabilir. Nem, elektrik bağlantılarını aşındırabilir, sıvı kristal malzemeye zarar verebilir ve küf veya mantar oluşumuna neden olabilir. Bu, kısa devreler, renk değişiklikleri ve ekranın ömrünün azalması gibi çok çeşitli ekran sorunlarına yol açabilir.
5.2 Toz ve Parçacıklar
Ortamdaki toz ve diğer parçacıklar LCD ekranın yüzeyinde birikebilir. Bu, görüntünün netliğini ve görünürlüğünü azaltabilir. Ayrıca LCD modülün iç bileşenlerine toz parçacıkları girerse hareketli parçalarda mekanik hasara neden olabilir veya elektrik bağlantılarını bozabilir.
Profesyonel bir LCD COG tedarikçisi olarak, yüksek kaliteli ürünler ve çözümler sunmaya kendimizi adadık. Uzmanlardan oluşan ekibimiz bu yaygın arıza türleriyle baş etme konusunda geniş deneyime sahiptir. Bu sorunların ortaya çıkmasını en aza indirmek için üretim süreci boyunca sıkı kalite kontrol önlemleri uyguluyoruz.
Güvenilir LCD COG ürünleri pazarındaysanız, satın alma ve daha fazla görüşme için sizi bizimle iletişime geçmeye davet ediyoruz. Özel gereksinimlerinizi karşılamak ve uygulamalarınız için en iyi performansa sahip LCD COG ekranlarını almanızı sağlamak için özelleştirilmiş çözümler sunabiliriz.
Referanslar
- Shin - Tson Wu ve Dai - Ju Yang'dan "Sıvı Kristal Ekranların Temelleri"
- John P. Fitts tarafından düzenlenen "Ekran Teknolojisi El Kitabı"
