TFT 1.77inch St7735'in pinleri nasıl lehimlenir?

TFT 1,77 inç St7735 ekranın pinlerini lehimlemek, hem elektronik meraklıları hem de profesyoneller için çok önemli bir beceridir. TFT 1,77 inç St7735 ekranların tedarikçisi olarak, bu yüksek kaliteli ekranların en iyi performansını sağlamak için doğru lehimleme tekniklerinin önemini ilk elden gördüm. Bu blog yazısında, TFT 1,77 inç St7735'in pinlerini lehimleme sürecinde size adım adım rehberlik edeceğim ve bu süreçte değerli ipuçları ve püf noktaları sunacağım.

TFT 1,77 inç St7735'i Anlamak

Lehimleme işlemine dalmadan önce TFT 1,77 inç St7735 ekranı anlamak önemlidir. Bu ekran, Arduino projeleri, Raspberry Pi arayüzleri ve diğer DIY elektronikleri dahil olmak üzere çeşitli uygulamalar için popüler bir seçimdir. Yüksek çözünürlüklü ekranı, canlı renkleri ve kompakt boyutuyla küçük ölçekli projeler için idealdir.

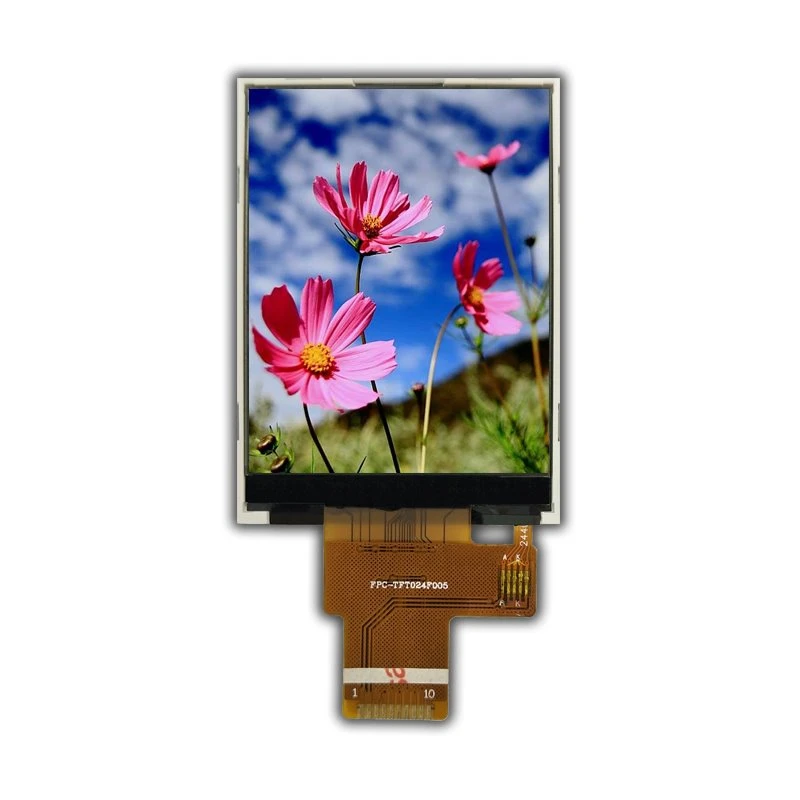

TFT 2.4inch Ili9341

Ekranı çalıştıran St7735 denetleyici, mükemmel performans ve çok çeşitli mikro denetleyicilerle uyumluluk sunar. Ekran genellikle bağlantı kurmak için devre kartına lehimlenmesi gereken bir dizi pinle birlikte gelir. Bu pinler, her biri belirli bir işleve hizmet eden güç pinlerini, toprak pinlerini, veri pinlerini ve kontrol pinlerini içerir.

İhtiyacınız Olan Araçlar ve Malzemeler

TFT 1,77 inç St7735'in pinlerini lehimlemek için aşağıdaki araçlara ve malzemelere ihtiyacınız olacak:

Havya:Hassas lehimleme için ince uçlu, kaliteli bir havya şarttır. İş için en uygun sıcaklıkta çalışabildiğinizden emin olmak için ayarlanabilir sıcaklık ayarlarına sahip bir havya arayın.
Lehim:Çapı yaklaşık 0,6 mm olan yüksek kaliteli kurşunsuz bir lehim seçin. Kurşunsuz lehim çevre için daha güvenlidir ve birçok endüstri standardına uygundur.
Akı:Flux, lehimlenen yüzeylerin temizlenmesine yardımcı olur ve lehim akışını iyileştirir. Zaten akı içeren bir sıvı akı veya akı çekirdekli lehim kullanabilirsiniz.
Lehimleme Standı:Havya standı, havyanızı kullanılmadığı zaman güvenli ve emniyetli tutar, kazara yanmaları veya tezgahınızın hasar görmesini önler.
Lehim Sökme Pompası veya Fitili:Bir hata yapmanız veya lehimi çıkarmanız gerekirse, lehim sökme pompası veya fitili çok faydalı olabilir.
Devre Kartı:Ekran pinlerini lehimlemek için bir devre kartına ihtiyacınız olacak. Devre kartında ekran pinleri için uygun deliklerin ve izlerin olduğundan emin olun.
Cımbız:Lehimleme sırasında küçük bileşenleri yerinde tutmak için cımbızlar yararlı olabilir.
Multimetre:Bağlantıları test etmek ve lehimlemenin başarılı olduğundan emin olmak için bir multimetre kullanılabilir.

Çalışma Alanının Hazırlanması

Lehimlemeye başlamadan önce çalışma alanınızı hazırlamanız önemlidir. İzlenecek bazı adımlar şunlardır:

Tezgahı temizleyin:Tezgahınızın temiz olduğundan ve herhangi bir kir veya tozdan arınmış olduğundan emin olun. Bu, herhangi bir kirletici maddenin lehim bağlantılarınıza girmesini önleyecektir.
Araçlarınızı ve Malzemelerinizi Düzenleyin:Aletlerinizi ve malzemelerinizi lehimleme işlemi sırasında kolayca erişebileceğiniz şekilde düzenli bir şekilde düzenleyin.
Güvenlik Donanımı Giyin:Gözlerinizi lehim sıçramalarından ve dumanından korumak için koruyucu gözlük takmak iyi bir fikirdir. Ellerinizi korumak için eldiven takmak da isteyebilirsiniz.

Adım Adım Lehimleme Süreci

Adım 1: Ekranı ve Devre Kartını İnceleyin

Lehimlemeye başlamadan önce TFT 1,77 inç St7735 ekranı ve devre kartını dikkatlice inceleyin. Ekranda herhangi bir hasarlı pin veya iz olup olmadığını kontrol edin ve devre kartında ekran pinleri için doğru deliklerin ve izlerin olduğundan emin olun.

Adım 2: Ekranı Devre Kartına Konumlandırın

TFT 1,77 inç St7735 ekranı, pimleri karttaki ilgili deliklerle hizalayarak devre kartına yerleştirin. Ekranın doğru konumlandırıldığından ve pimlerin deliklere tam olarak oturduğundan emin olun.

Adım 3: Pimleri Kalaylayın

Pimlerin kalaylanması, devre kartına lehimlenmeden önce pinlere az miktarda lehim uygulanmasını içerir. Bu lehim akışını iyileştirmeye yardımcı olur ve lehimleme işlemini kolaylaştırır.

Havyanızı uygun sıcaklığa (genellikle 350°C - 400°C civarında) ısıtın.
Havyanın ucunu ısıtmak için birkaç saniye pime dokundurun.
Pimi eşit şekilde kaplayacak şekilde az miktarda lehim uygulayın.
Bu işlemi ekrandaki tüm pinler için tekrarlayın.

Adım 4: Pimleri Devre Kartına Lehimleyin

Pimler kalaylandıktan sonra sıra onları devre kartına lehimlemeye gelir.

Kalaylı pimleri devre kartındaki ilgili deliklere yerleştirin.
Havyayı ısıtın ve ucunu, pimin devre kartıyla buluştuğu bağlantı noktasına dokundurun.
Bağlantı noktasına az miktarda lehim uygulayarak pimin etrafından deliğe akmasını sağlayın.
İyi bir bağlantı sağlamak için havyayı birkaç saniye yerinde tutun.
Bu işlemi ekrandaki tüm pinler için tekrarlayın.

Adım 5: Lehim Bağlantılarını Kontrol Edin

Tüm pinleri lehimledikten sonra lehim bağlantılarını dikkatlice inceleyin. İyi bir lehim bağlantısı parlak, pürüzsüz ve içbükey bir şekle sahip olmalıdır. Herhangi bir soğuk bağlantı (donuk, grenli veya düzensiz bağlantı) fark ederseniz, bağlantıyı yeniden ısıtın ve biraz daha lehim ekleyin.

Adım 6: Lehim Bağlantılarını Temizleyin

Lehim bağlantı yerlerinden memnun kaldığınızda, herhangi bir akı kalıntısını gidermek için bunları temizleyin. Derzleri temizlemek için küçük bir fırça ve bir miktar izopropil alkol kullanabilirsiniz.

İpuçları ve Püf Noktaları

Hurda Tahtasında Pratik Yapın:Lehimleme konusunda yeniyseniz, gerçek TFT 1,77 inç St7735 ekran üzerinde çalışmaya başlamadan önce hurda devre kartı üzerinde pratik yapmak iyi bir fikirdir. Bu, lehimleme sürecine aşina olmanıza ve becerilerinizi geliştirmenize yardımcı olacaktır.
Büyüteç kullanın:Lehim bağlantılarını incelemek ve iyi kalitede olduklarından emin olmak için bir büyüteç çok yararlı olabilir.
Aşırı Isınmayı Önleyin:Pimlerin veya devre kartının aşırı ısınması bileşenlere zarar verebilir. Havyayı bağlantı noktasıyla yalnızca birkaç saniye temas halinde tuttuğunuzdan emin olun.
Acele etmeyin:Lehimleme sabır ve detaylara dikkat gerektiren hassas bir işlemdir. İşlem boyunca acele etmeyin ve her lehim bağlantısının mükemmel olduğundan emin olmak için zaman ayırın.
